研華工控機以卓越穩定性、可靠性和強大的性能，廣泛應用于制造業、能源、交通等眾多關鍵行業，為工業自動化進程提供堅實硬件支撐，其中PCIe插槽能連接各種高性能擴展設備，讓工控機設備能應對復雜多變的工業任務需求。

　　一、PCIe插槽的基本原理

　　PCIe插槽作為一種高速串行計算機擴展總線標準，有著獨特的傳輸協議，采用點對點的連接方式，相較于傳統并行總線，有效減少了信號干擾，大幅提升了傳輸效率。

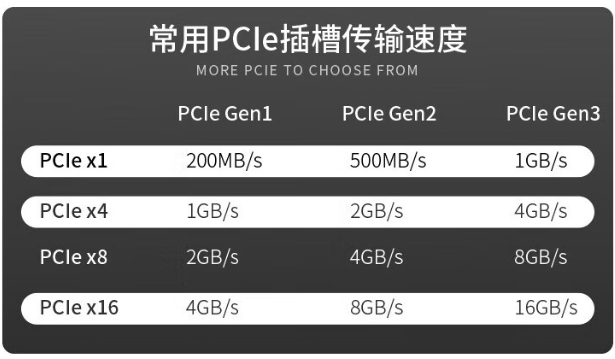

　　在工作模式上，PCIe支持全雙工通信，數據可同時雙向傳輸，進一步提高了數據吞吐量；帶寬分配靈活，不同的PCIe通道數量，如x1、x4、x8、x16）對應著不同的理論帶寬，數字越大，帶寬越高。

　　二、研華工控機的pcie插槽

　　研華的不同型號工控機配備了豐富多樣的PCIe插槽類型，以研華4U上架式工控機IPC-610系列為例，提供了多種組合：

　　PCIe x1 插槽：物理尺寸較小，電氣特性適配于低功耗、低帶寬需求的擴展卡，常用于連接一些基礎的功能卡，如小型網卡、USB 擴展卡等，在一些對空間和成本較為敏感的工業場景中應用廣泛。

　　PCIe x4 插槽：在帶寬和性能上有一定提升，適合連接如中低端數據采集卡、部分存儲控制卡等設備，能滿足一般工業數據采集與存儲擴展需求。

　　PCIe x8 插槽：擁有較為可觀的帶寬，其物理尺寸和電氣特性能夠適配一些對帶寬有一定要求，但又不像高端顯卡那樣極度依賴超高帶寬的設備，比如一些中高端的網絡加速卡或者專業的音頻處理卡等。

　　PCIe x16 插槽：對圖形處理或大數據傳輸有較高要求的應用場景，需要用到PCIe x16插槽，適配高端顯卡或高速網絡接口卡等設備，為工業圖像處理、大型數據中心等應用提供充足帶寬支持。

　　三、產品推薦

產品型號：IPC-610L-785G2

研華這款工控機適用于對擴展插槽有較多需求的應用場景，4U機箱內部空間寬敞，散熱性能良好，為多PCIe插槽布局提供了有利條件。

該4U工控機共有7個擴展插槽，包括1個PCIe*16、3個PCIe*4，以及3個PCI，豐富的插槽組合，用戶可以根據自身需求靈活配置擴展設備。

　　比如，在工業自動化生產線的視覺檢測系統中，可以將GPU加速卡插入PCIe*16插槽，大幅提升圖像處理速度；同時將數據采集卡插入PCIe*4，實現多源數據的同步采集。

　　四、結語

　　研華工控機的pcie插槽類型豐富，為工業控制領域的性能擴展提供了有力保障，如有相關需求，可聯系東田客服咨詢更多產品詳情。
